HT系列气力输送系统
枣庄市三维技术有限公司是一家专门从事自动配料、固体物料气力输送和喷吹系统、全自动包装、码垛等设备的设计、研发、销售、安装、调试和售后服务为一体的高新技术企业。
公司主要产品:气力输送系统、全自动包装秤、高位码垛机、自动上袋机、自动套袋机、吨袋包装秤、颗粒包装秤、粉体包装秤、流量秤、液体灌装秤、自动化配料设备系统、破袋机、开袋站、全自动阀口秤等。
气力输送是一种综合性技术,他涉及流体力学、材料科学、自动化技术、制造技术等领域,属输送效率高、占地少、经济而无污染的高新技术项目。
气力输送系统的输送方式分为:稀相、浓相、半浓相等系统。按类型粉:正压、负压、正负压组合系统。优点:效率高、占地少、经济而无污染。
气力输送系统特点:是全封闭式管道输送系统、布置灵活、无二次污染、高效节能、便于物料输送和回收、无泄漏输送。气力输送系统以计算机控制,自动化程度高,以强大的优势 将取代传统的各种机械输送。
气力输送系统的应用:经济快速发展,各行各业生产也在不断的扩大,有些行业如火力发电厂、化工厂、水泥厂、制药厂、粮食加工厂等的一些原材料、粉粒料在输送生产过程中产生环境污染越来越得到广泛的重视。于是气力输送技术得到逐步的推广。气力输送是洁净生产的一个重要环节。它是以封闭式输送管道代替传统的机械输送物料的一种工艺过程,是适合散料输送的一种现代物流系统。
HT系列气力输送系统简介
HT系列气力输送系统是输送粉、粒状物料的理想设备,适合于输送粉梅灰、生石灰、水泥、各种啥子、碳粉、粮食、莹石粉、氟化铝、氢氧化铝、化工原料等粉、粒状物料。
HT气力输送系统吸取了国内同类产品的先进技术,在长期的使用中,经多次革新,HT气力输送系统质量稳定,性能可靠,使用范围广,效率高,是气力输送的理想设备。对于高比重、大颗粒物料的输送也显出其独特的优良性能,产品销往全国各地。

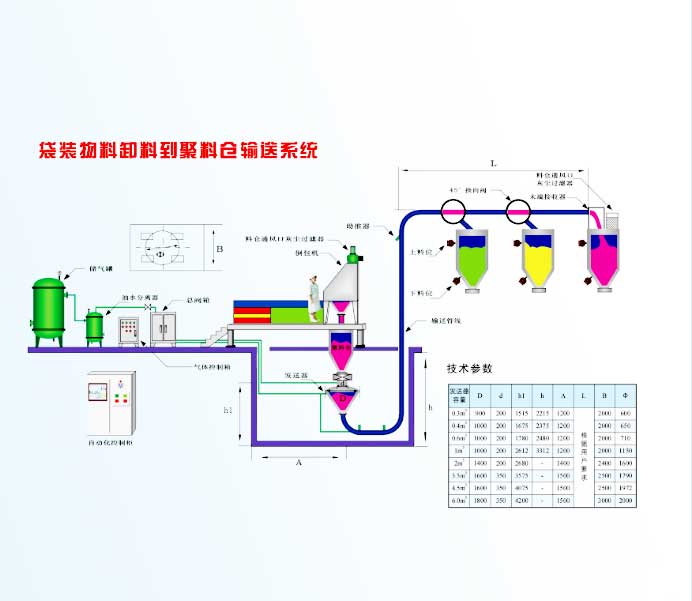

1.袋装物料卸料到聚料仓输送系统:
主要包含:多台发送器并联积灰尘清除系统、双发送器连续输送系统、称重和输送系统、混合料仓及区域内输送系统等。
2.脉冲袋式除尘器:
HT系列气力输送系统脉冲袋式除尘器一般有三部分组成:
上箱体,包括盖板、排气口等组成;下箱体,包括机架、滤袋组件等组成;清灰系统,包括电磁脉冲阀、脉冲信号控制器等组成。

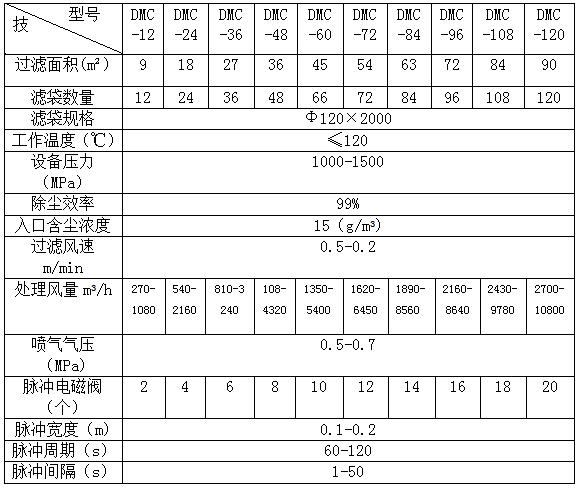

HT系列气力输送系统脉冲袋式除尘器技术参数:
3.HT型除尘器:
HT系列气力输送系统HT型除尘器是通过布袋而进行的,它用于气力输送设备中卸料器后空气净化之用,还可以用于面粉行业、耐火材料加工车间之用,滤尘效率可在98%以上。 它的结构在壳体内装有数个布袋,当含尘空气通过时,即可有效的将固相与气相分离,使气流中的微料吸附在滤袋上或沉降下来,为了清除布袋灰尘,开动气阀振动电机振动,使布袋再生。

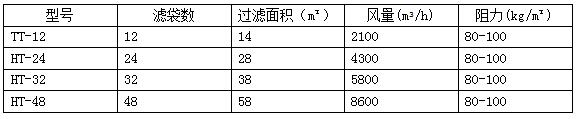

HT系列气力输送系统HT型除尘器技术参数:

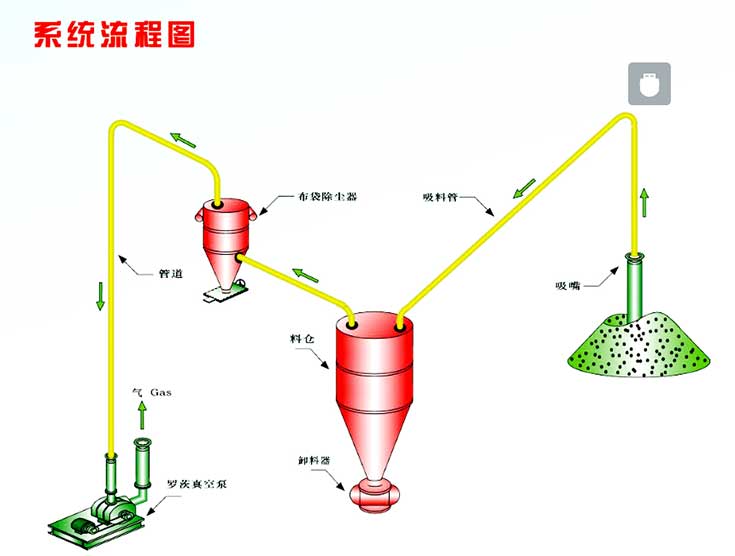

HT系列气力输送系统工作原理:
HT系列气力输送系统是利用安装在输送系统终点上的真空泵抽吸系统内的空气,输送管内形成低于大气压的负压气流,物料同大气一起从起点吸嘴进入管道,随着气流输送到终点分离器内,物料颗粒受到重力或离心力的作用从气流分离出来,气体除尘后经离心风机或真空泵排入大气。
HT系列气力输送系统系统特点:
HT系列气力输送系统是以罗茨真空泵为气源,连续吸送物料的一种气力输送系统,HT系列气力输送系统具有把物料从数处向一处集中输送;输送压力低,输送可靠,设备简单,由于系统内压力低于大气压力,被输送的物料不会从系统中溢出;由于吸嘴吸料,可避免取料点的粉尘飞扬,生产效率高。
HT系类气力输送系统与同类产品及机械输送相比较,具有独特的优点:
1.HT系列气力输送系统设备紧凑,占地面积小,维修费用低;
2.HT系列气力输送系统采用PLC操作系统,可根据用户要求,采用PLC可编程控制器或继电器控制,实行手动和自动控制,操作简单灵活,自动化程度高;
3.流动化装置更具有独到之处,具有较大的灵活控制手段,能是输送物料充分流态化,提高输送效率,保证输送质量,无残存物料。
4.HT系列气力输送系统输送管可灵活布置,适用于超高度、长距离,达到高效输送。
5.多发送装置并使用可实现连续全线,消除了进料过程中通常的时间损失,很大程度上提高了输送管线的利用率和输送效率。
6.由于在密封管道内输送,可严格保证物料质量不受潮、不污染、不受各种气候条件影响,有利于生产和环境保护,是理想的环保节能设备。
HT系列气力输送系统主要技术参数及外形尺寸
HT系列气力输送系统技术参数
HT系列气力输送系统系统部件
HT系列气力输送系统的系统部件包含:不锈钢卸料斗、三通换向阀、空气斜槽、衬瓷耐磨弯头、加速管、破拱助流器、助推器、就地箱、PLC微机自控等。
