稀土(氯化镧铈)包装码垛改造方案
我国是稀土储量大国,稀土种类较多,以我国北方某国有大型稀土生产企业氯化镧铈为例,产品包装规格以吨袋包装和50kg小袋为主,包装袋为内PE袋扎口外编织袋封口方式。包装现场为人工装袋人工码垛,包装效率低下,劳动强度大。结合现场情况制定以下方案:
一 设计和运行条件
名称:吨袋、小袋包装系统
数量:1套
用途:本技术方案提供的设备能满足稀土(氯化镧铈)产品的吨袋包装作业。
供货范围:1套吨袋包装机,电气控制系统、辅助设备、扶梯及栏杆等
运行方式:人工挂袋连续运行
包装机入口物料参数:
物料性质:片状(干燥);
包装内容:稀土
包装速度:10-20袋/小时(吨包);100-200袋/小时(50公斤)
称量精度:±0.2%
正常进口温度:常温
安装位置:室内
工作环境温度:-20~+45℃
包装袋:
包装袋结构形式:吨包袋、小袋
包装重量:1000kg/包(吨包)50kg/袋(小袋);
码垛速度:600包/小时
二 技术要求
2.1 基本组成
吨袋包装系统组成:物料输送提升装置、缓存料仓、吊袋装置、称重装置、给料装置、吨包提升整理装置、承重机架、检修平台、吨包物料辊道输送机、电气控制系统、扶梯及栏杆等;
小袋包装系统组成:物料输送提升装置、缓存料仓、定量包装机、缝包输送机、缝包机、控制柜等

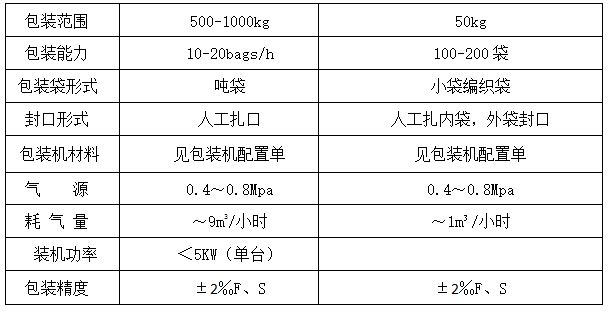

2.2 包装线系统技术参数
2.3 工艺说明
2.3.2 工艺流程叙述
包装现场:
物料输送皮带下口接料装置下方增加二次破碎装置,下方安装提升料斗,接料斗设置两个出料口,分别对接两台大倾角皮带输送机。一台大倾角皮带输送机将物料输送到吨袋包装机上方缓存料仓,另外一台输送到小袋包装机上方料仓。运行时可同时进行吨袋和小袋物料包装。吨袋包装完成后由人工将内袋口扎好,叉车将吨袋挑出,小袋包装完成后人工将内袋扎紧,外袋进行缝包。

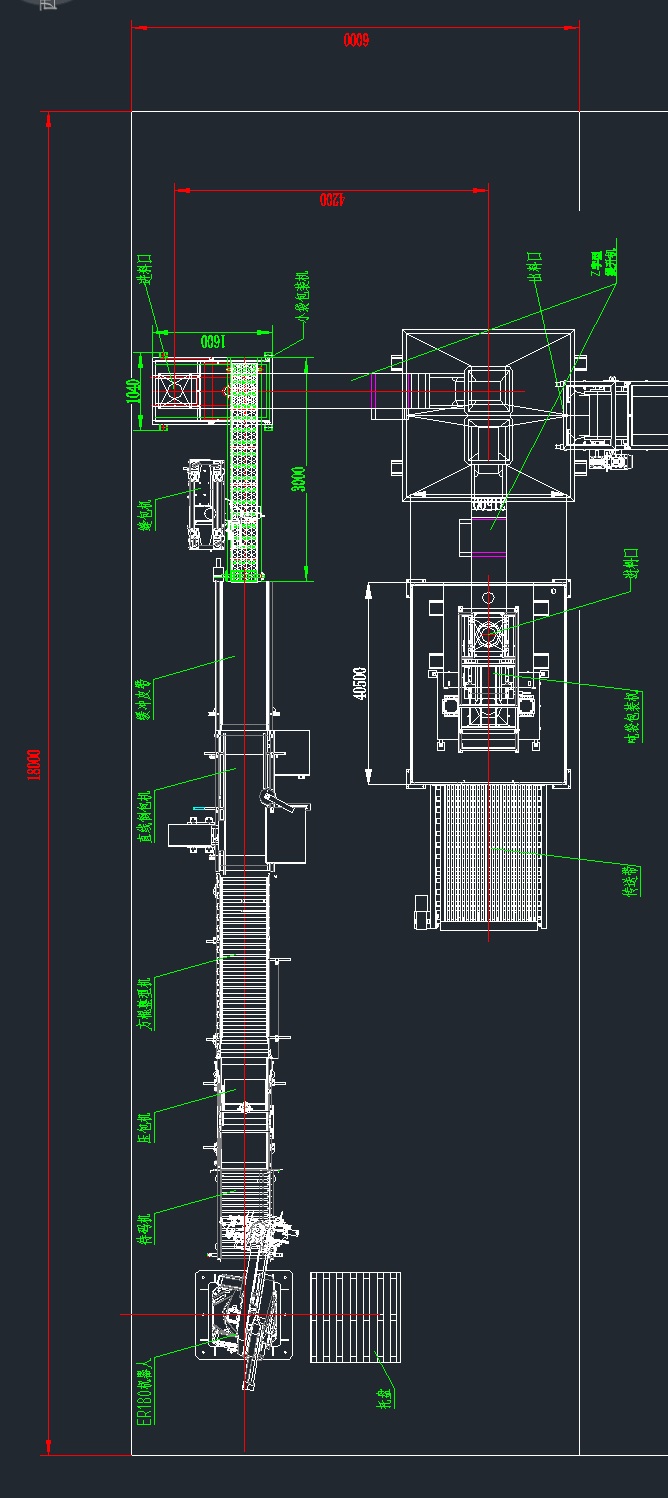

2.3.3 布局示意图:
